前言
通利精工电子是一家电源适配器的代工企业，产品包含开关电源和线性电源，满足不同客户的需求。今天拆解的是一款由通利精工品牌的电源适配器，这款适配器自带1.2米长输出线，输出为9V2A，看起来是路由器或者光猫的附带适配器。下面充电头网就对这款电源适配器进行拆解，看看内部做工用料。
通利精工18W电源适配器外观

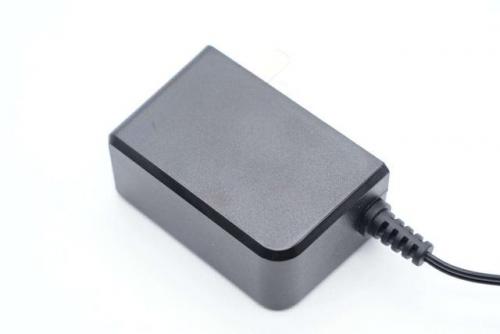

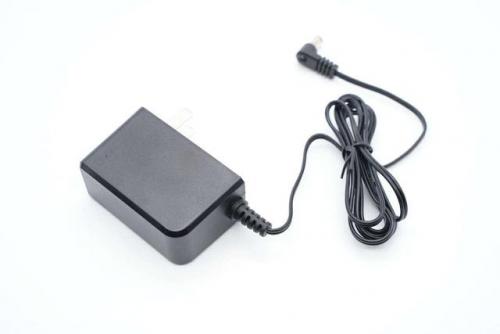

通利精工18W电源适配器通体黑色，自带DC输出线缆。
适配器侧身上窄下宽，主体外壳磨砂，但顶部以及后端边缘倒角亮面处理，此外后端角采用非对称大弧度过渡设计，整体显得很有特点。

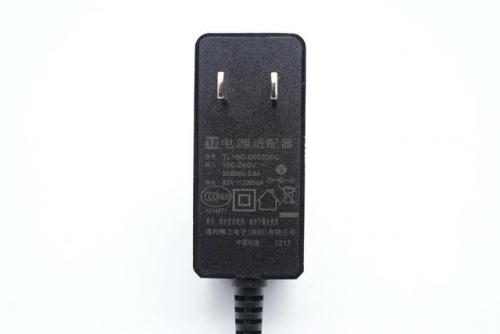

机身底部印有适配器参数
型号：TL18C-090200C
输入：100-240V~50/60Hz 0.8A
输出：9V2A
制造商：通利精工电子（深圳）有限公司
适配器通过了CCC认证。

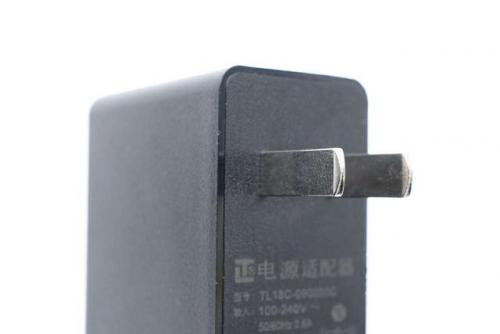

适配器配备固定式国标插脚。

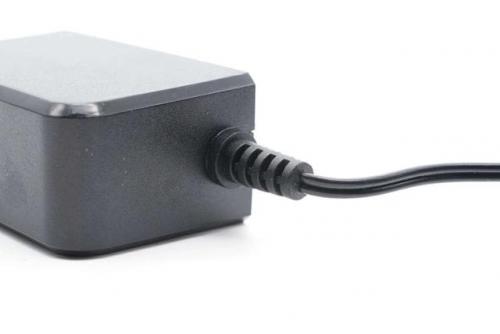

机身与输出线缆连接处做了抗弯折保护处理。

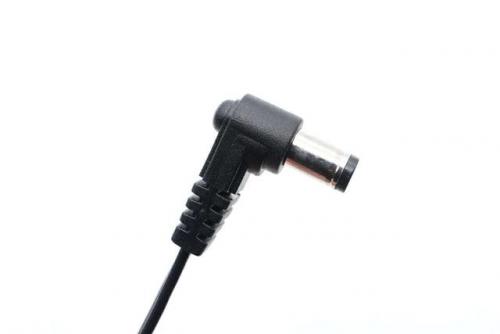

线头90°弯折设计，方便狭小角落使用。

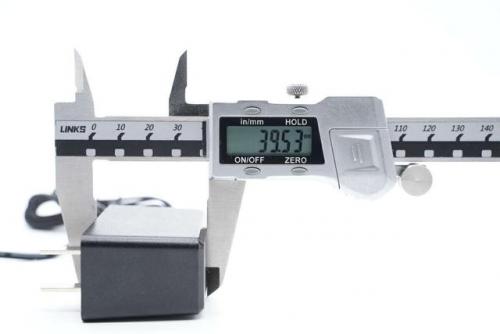

测得适配器机身高度为39.53mm。

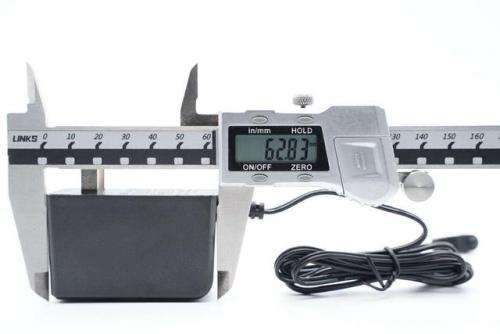

宽度为62.83mm。

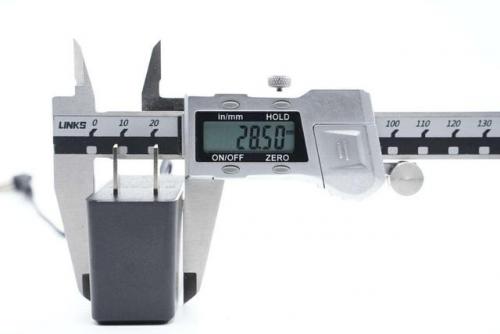

厚度为28.5mm。

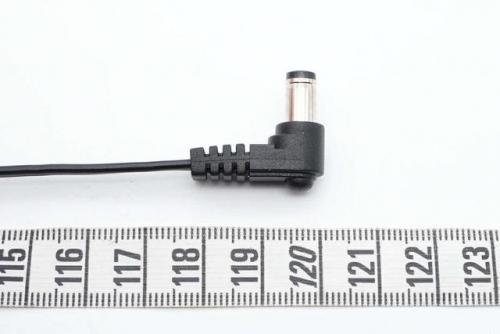

输出线缆长度约为1.2米。

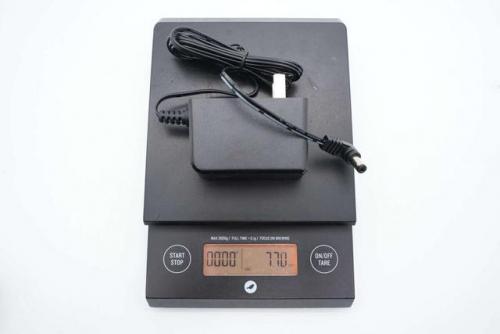

另外测得适配器重量约为77g。
通利精工18W电源适配器拆解

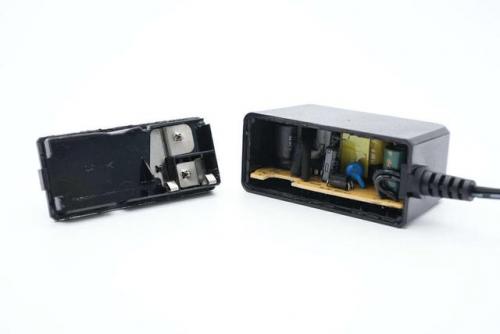

沿壳体接缝处拆开外壳，内部AC插脚通过弹片压接到PCBA模块供电。
抽出PCBA模块，输出线为焊接连接。

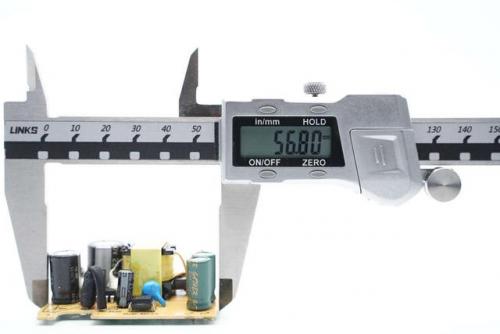

使用游标卡尺测得PCBA模块长度约为56.8mm。

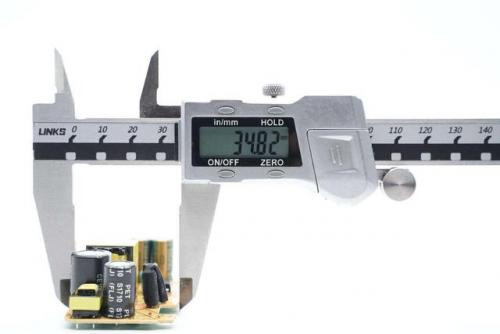

PCBA模块宽度约为34.82mm。

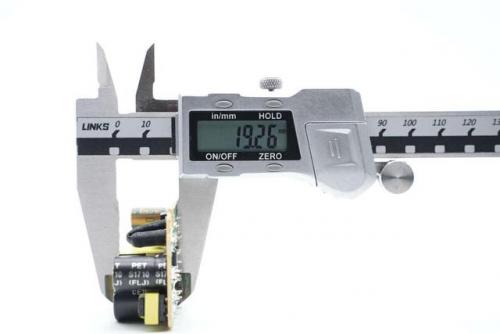

PCBA模块厚度约为19.26mm。

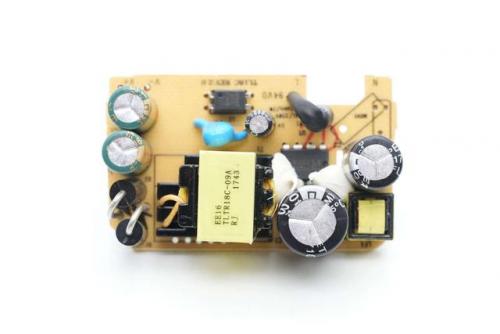

PCBA模块右侧为交流输入端，焊接保险电阻，高压滤波电容和初级主控芯片，在变压器左侧是整流管，上方焊接输出滤波电容。

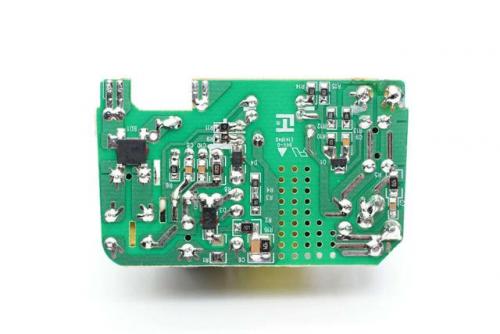

背面焊接一颗整流桥和外围元件。
保险电阻外套热缩管绝缘。

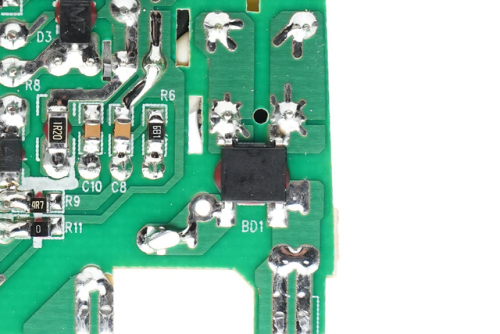

整流桥红胶固定，适配器为波峰焊工艺。

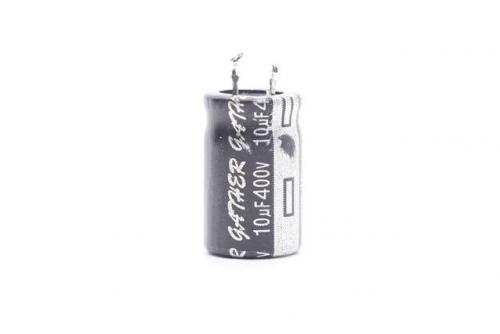

高压滤波电容来自凯泽鑫，规格为10μF400V。

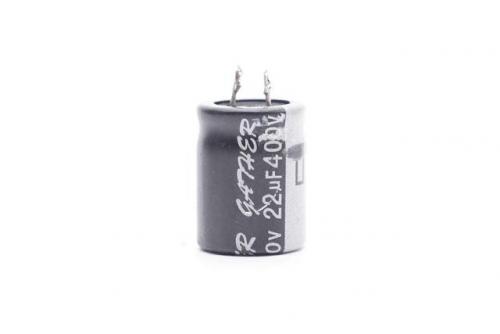

另一颗规格为22μF400V。

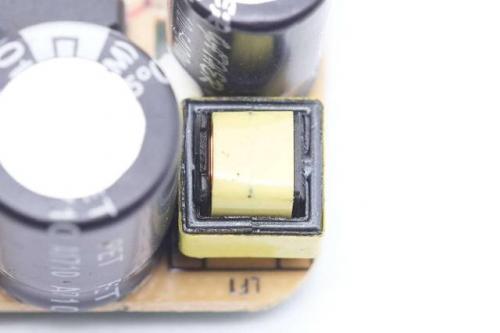

共模电感采用绝缘框架绕制。

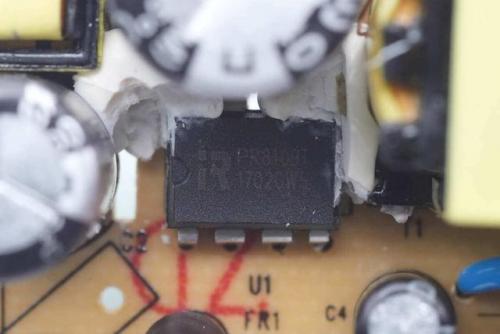

电源芯片丝印PR8100T，采用DIP8封装。

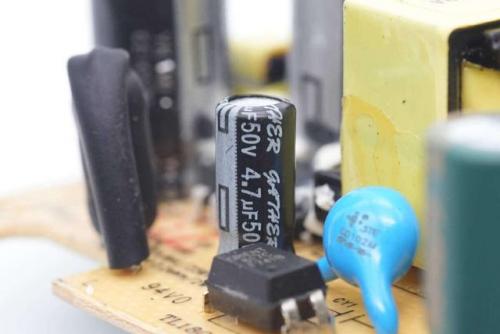

为电源芯片供电的滤波电容规格为4.7μF50V。

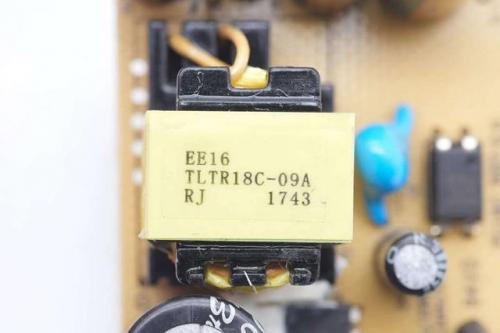

变压器采用EE16磁芯绕制。

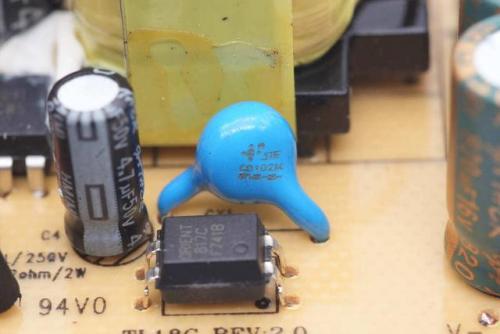

奥伦德 817C光耦用于输出电压反馈。
蓝色插件Y电容来自STE松田电子。

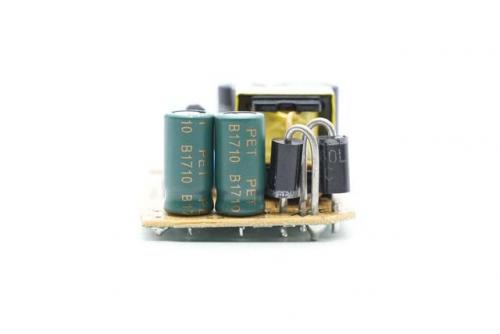

输出侧焊接两颗二极管和滤波电容。

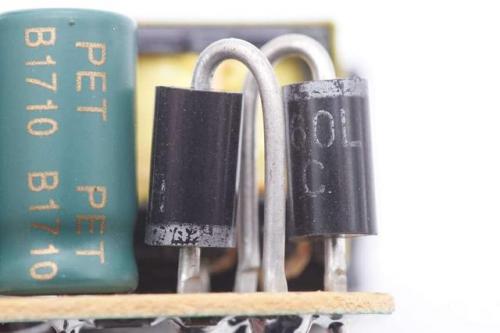

两颗二极管并联用于输出整流。

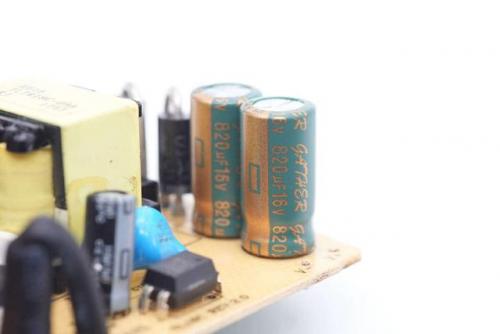

输出滤波电容来自凯泽鑫，规格为820μF16V，两颗并联。

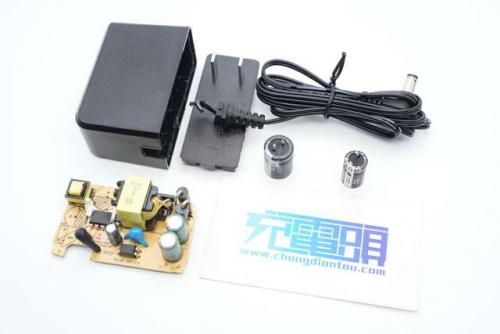

全部拆解完毕，来张全家福。
充电头网拆解总结
这款通利精工品牌的适配器为黑色外壳，适配器为线身一体设计，自带1.2米长输出线，适配器输出电压为9V，输出电流为2A，输出功率为18W。
充电头网通过拆解了解到，这款适配器采用反激开关电源，内部采用集成开关管的电源芯片搭配肖特基二极管整流，内部电容均来自凯泽鑫，元件之间打胶固定，起到固定和导热作用。
