众所周知，建筑电气电缆敷设所用的金属“槽盒”或“桥架”或“托盘”，各个规范的叫法五花八门，各个图集也没有统一名词用法，各个设计院或项目工程人员也是各有口语表达，没有一个固定的叫法，使得业内人员无所适从。本文对“槽盒”、“桥架”、“托盘”等名词与对应产品进行了详细介绍，包括设计图纸表示方法与产品选用原则，并对其防火措施进行了介绍。
#1规范用词
下面带大家浏览一下各有千秋的叫法，规范及名词使用如下：
GB50054-2011《低压配电设计规范》 用词：电缆托盘和梯架
GB50116-2013《火灾自动报警系统设计规范》 用词：线槽
GB50217-2018《电力工程电缆设计标准》 用词：电缆支架、梯架或托盘
JGJ242—2011《住宅建筑电气设计规范》 用词：金属线槽、桥架
GB51348-2019《民用建筑电气设计标准》 用词：槽盒、桥架、弱电金属线槽
GB50311-2016《综合布线系统工程设计规范》 用词：金属管槽
GB51309-2018《消防应急照明和疏散指示系统技术标准》 用词：槽盒
GB55024-2022《建筑电气与智能化通用规范》 用词：金属槽盒
通过列举几本工程常用规范，可以看出每个规范都有自己的用词，那么这些所谓的桥架、槽盒、托盘、梯架是否都是同一类产品？是否仅仅是叫法不同而实际产品相同？是否每个名字都有对应厂家产品？
#2实际产品
下面我们就看一下业内厂家的产品介绍。
国内某厂家产品如下，通过直观的产品展示，我们对于这些产品会有一个直观的认知，会帮助我们分辨各种名词所对应的产品。

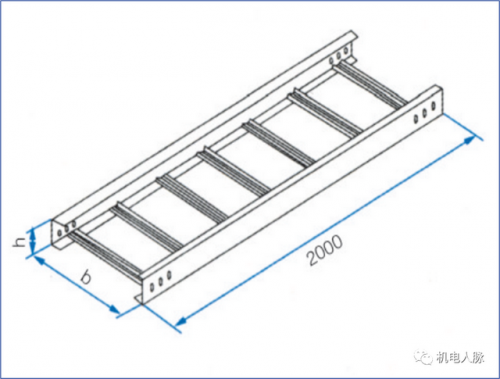

金属梯架

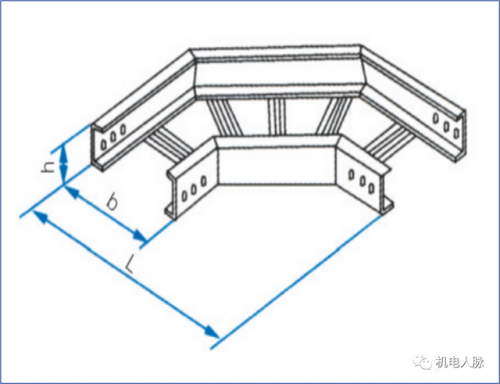

金属梯架 水平弯通

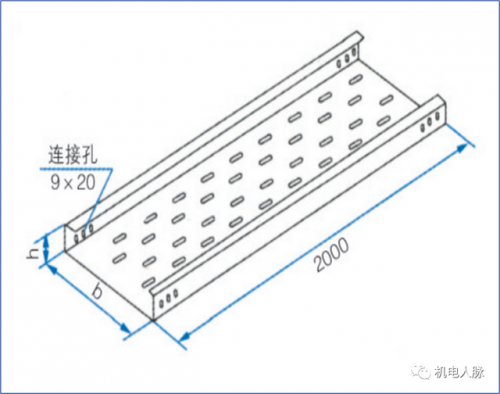

托盘式桥架

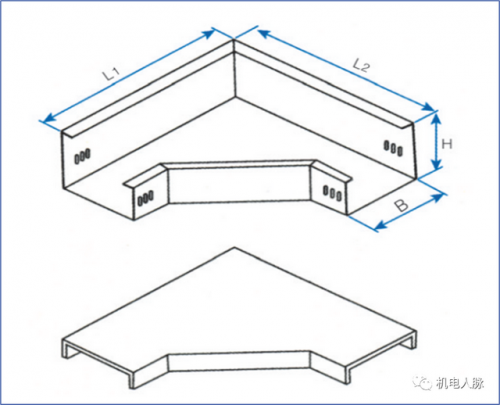

托盘式桥架 水平弯通
槽式桥架

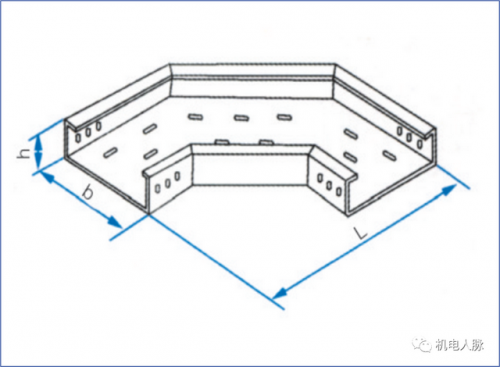

槽式桥架 水平弯通
#3产品选用原则
各种产品的应用原则是什么呢？不同产品有自己独特的应用领域？
是的，正是由于应用原则和领域不同，才会产生出这么多不同名称的产品，下面具体介绍如下：
梯式桥架，简称梯架
非封闭式，重量轻，成本低，散热透气好，适用于低压强电非消防电缆、高压电缆。
托盘式桥架，简称托盘
非封闭式，承载大，散热透气好，适用于低压强电非消防电缆、高压电缆。
槽式桥架
全封闭式，承重大，屏蔽效果好，适用于低压强电消防电缆、弱电缆线。
槽盒或金属线槽（与槽式桥架功能相同，一般尺寸较小的槽式桥架称为槽盒）
全封闭式，承重轻，屏蔽效果好，适用于低压强电消防电缆、弱电缆线。
不锈钢桥架
功能与上述桥架同，主要区别为材料为不锈钢，耐腐蚀，成本高。
#4施工图建议称呼
由于规范名词使用混乱，实际应用叫法多样无统一，造成业内人士和施工人员在此处头疼不已，现将设计施工图共识较多的称呼梳理如下。
有了直观产品的加持，我们可以对工程应用名词进行梳理总结，分为4大类：
1.电缆托盘（非封闭式），国标英文代号无（各个设计院无统一）：建议CT+中文标注，例如：非消防CT；

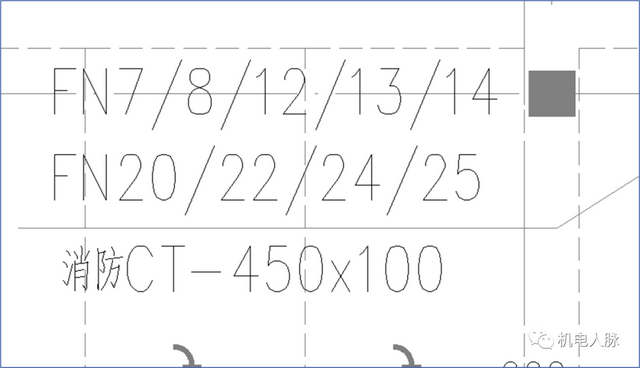

2.电缆桥架（全封闭式），国标英文代号CT（Installed in Cable Tray）：建议CT+中文标注，例如：消防CT；

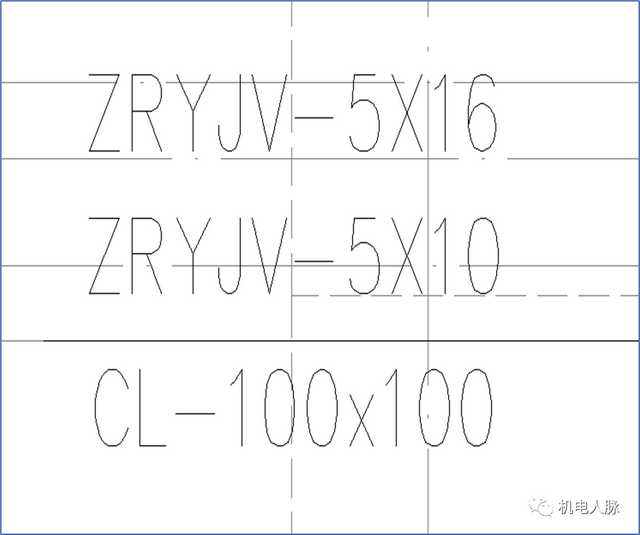

3.电缆梯架（非封闭式），国标英文代号无（各个设计院无统一）：建议CL；

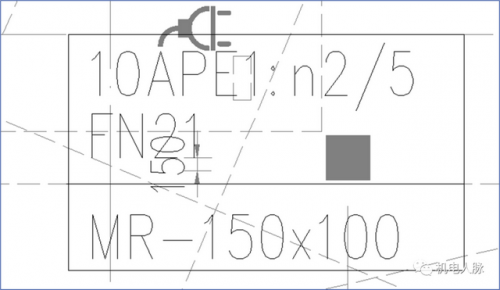

4.金属线槽（封闭式、尺寸小，无具体规格限制），国标英文代号MR（Installed in Metallic Raceway）
#5桥架或槽盒的防火措施
分为本体防护措施、外部防护措施。
方案一：本体防护措施
采用耐火桥架或槽盒。
方案二：外部防护措施

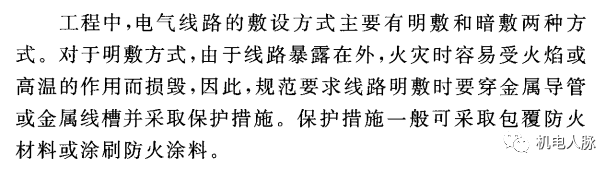

根据《建筑设计防火规范》GB50016-2014(2018年版)第10.1.10条文解释，保护措施一般可采用包覆防火材料或涂刷防火涂料。
规范GB29415-2013《耐火电缆槽盒》，对于耐火桥架或槽盒的重要指标要求如下：
结构型式
耐火性能分级与耐火维持工作时间 min
国内某厂家产品如下，通过直观的产品展示，我们对于这些产品会有一个直观的认知。

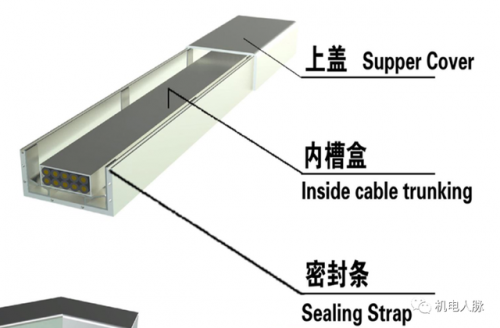

耐火槽盒
