前言
充电头网采购了正点原子推出的T65智能电烙铁，这款电烙铁采用USB-C接口供电，支持PD和QC供电，最大加热功率为65W。电烙铁采用人体工学设计，设有OLED数显屏幕，采用PID控温，并且具备感应休眠功能。
电烙铁还具备多种马蹄头，尖头和小刀头，可以更换，满足不同场景的使用需求。搭配大功率移动电源使用，在户外没有交流电源的场合，也能进行维修工作。下面就带来这款USB-C供电的电烙铁拆解，一起看看内部的设计和用料。
正点原子T65智能电烙铁开箱

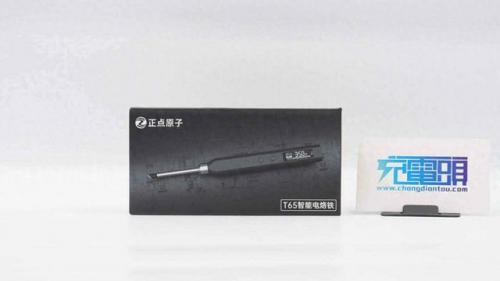

包装盒正面印有正点原子品牌、产品名称和外观，背景为类似电路板的工业风格设计，十分硬核。
背面印有烙铁头组装示意图、基本参数和商家信息。
包装盒参数特写
产品型号：T65
发热功率：65W
温度范围：80°C~420℃
工作电压：DC 9V~20V
供电接口：USB TYPE-C
屏幕信息：0.87'OLED 128*32
快充协议：PD2.0/3.0、QC2.0/3.0
智能功能：感应休眠、自动开关机等
生产商：广州市星翼电子科技有限公司
产品通过了CE、FCC认证。
侧面印有Type-C供电（PD/QC）、功率强劲（65W）、极速化锡（8s）、控温精准（PID）四大卖点。
另一侧印有智能感应、OLED数显、小巧精致、静电安全卖点。

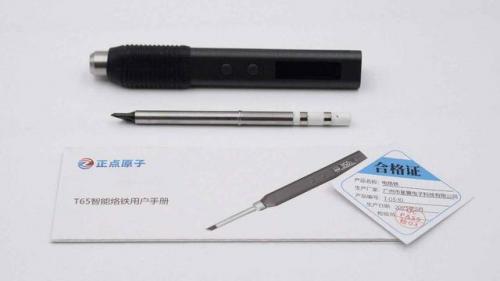

包装内含正点原子T65智能电烙铁本体、烙铁头、用户手册以及产品合格证。
正点原子T65智能电烙铁是采用截面为三角形的造型设计，不过边缘过渡圆润，使用不咯手。机身正面设有按键A（左）、按键B（右）以及OLED数显屏。
操作方面，同时按A和B键进入菜单，单击A和B键可上下滑动菜单，长按A键退出，长按B键进入下一级菜单（参数设置或参数选择），超时自动退出。长按A键或B键进入调温界面，进入后先松开按键，再单击或者长按调节温度。调节完毕，自动返回。

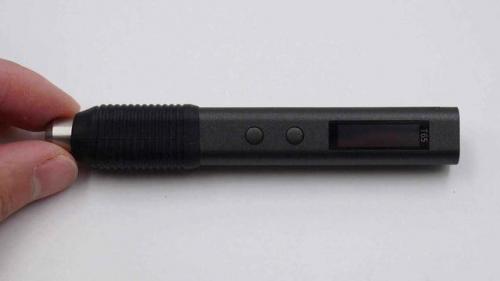

机身前端可套上凹凸齿设计的硅胶套，使用时可有效防滑。

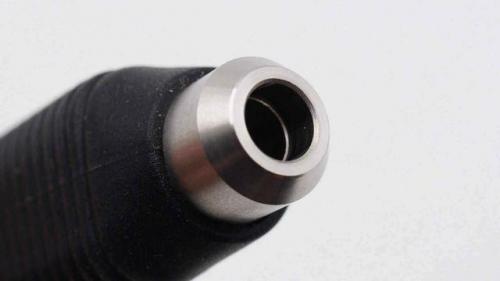

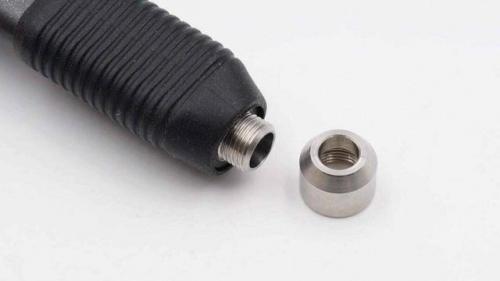

端部锁紧螺母特写。

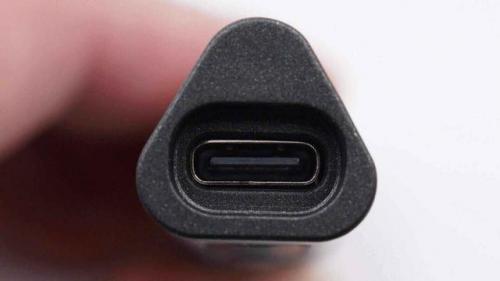

另一端USB-C接口特写，区域内凹设计提升接线稳定性，细节考虑到位。

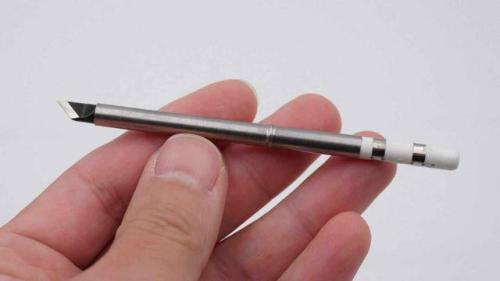

正点原子T65智能电烙铁的烙铁头特写。

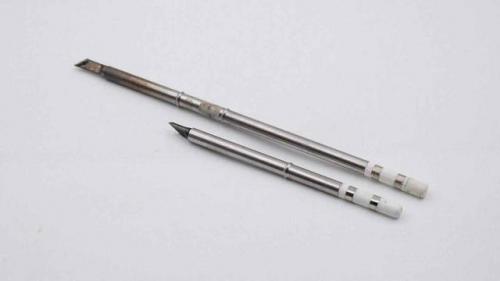

和常规的烙铁头相比，正点原子T65智能电烙铁的烙铁头要短一些。
组装烙铁头时，先将螺母拧下。
接着插入烙铁头后，再套上螺母拧紧，这样烙铁头就算是组装完成了。

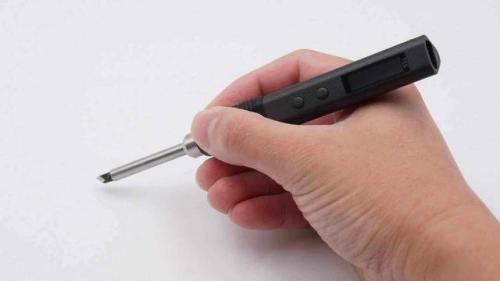

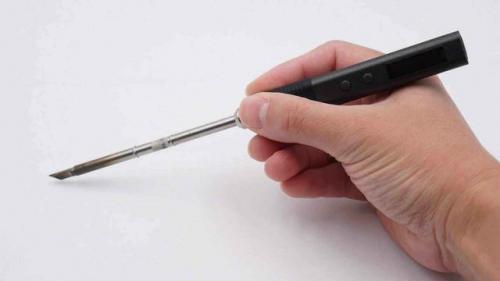

正点原子T65智能电烙铁使用场景一览。

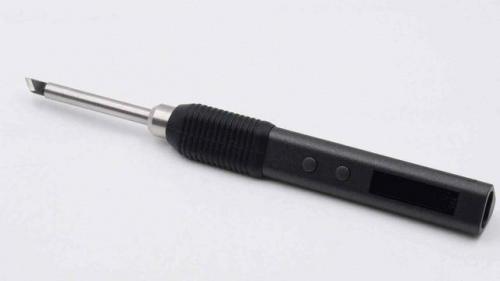

当然根据使用需要，也可以装前面展示的更长规格的烙铁头，通用性很好。

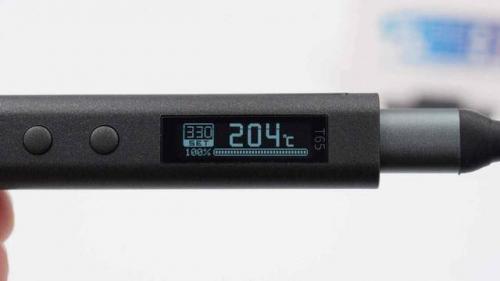

启用正点原子T65智能电烙铁，OLED数显屏可显示设置温度、实时温度等。

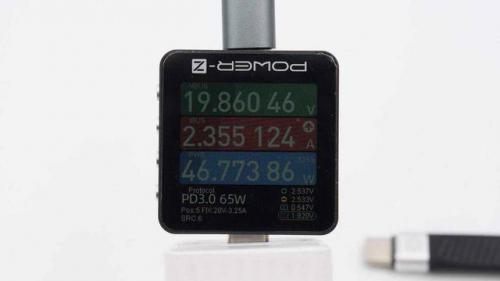

此时使用ChargerLAB POWER-Z KM003C测得充电器端的输出功率为19.86V 2.36A 46.77W。
正点原子T65智能电烙铁拆解
看完了这款电烙铁的开箱和展示，下面就进行拆解，一起看看内部的设计和用料情况。

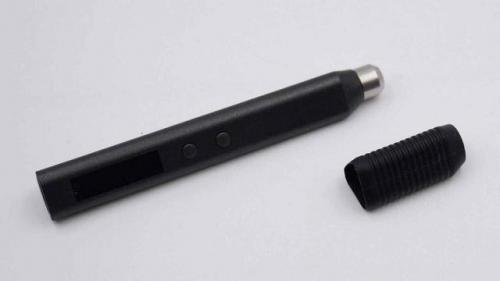

首先取下烙铁前端的硅胶套管。

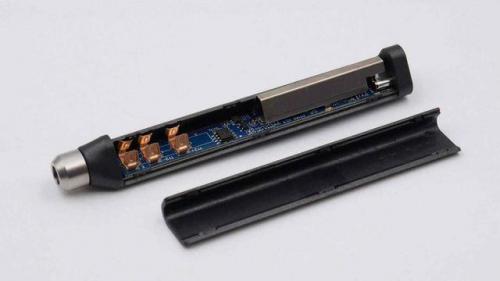

拆开卡扣固定的外壳结构。

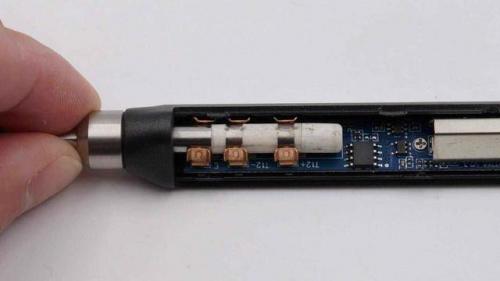

左侧铜片用于烙铁芯接地，右侧两个铜片用于为烙铁芯供电。

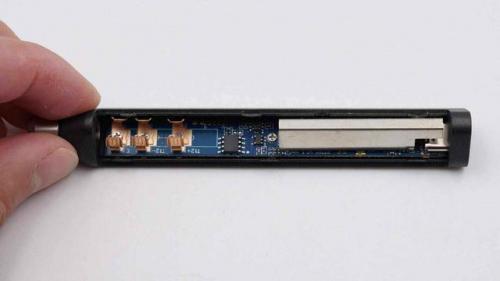

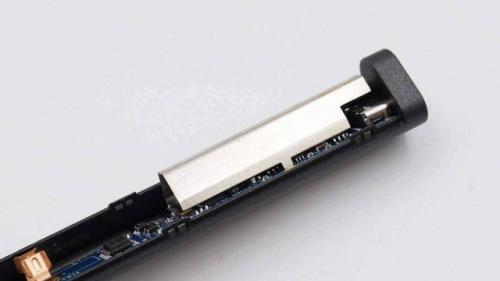

取下烙铁芯，手柄内部结构一览。
在手柄尾部是触摸检测区域，用于检测烙铁是否被手持，实现自动休眠功能。

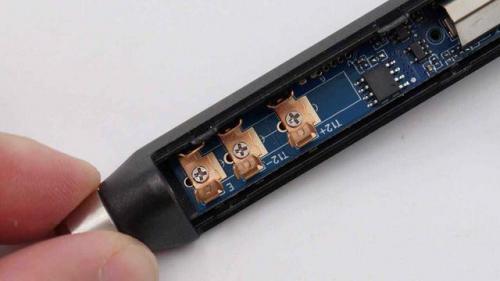

三个弹片用于夹持烙铁芯。
拧下固定螺丝，拆下固定弹片。

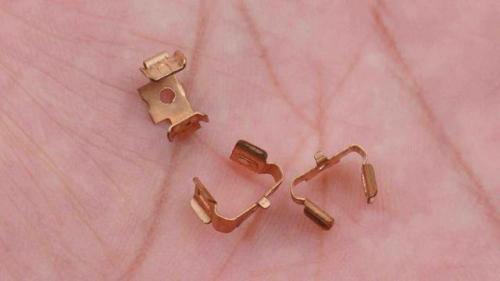

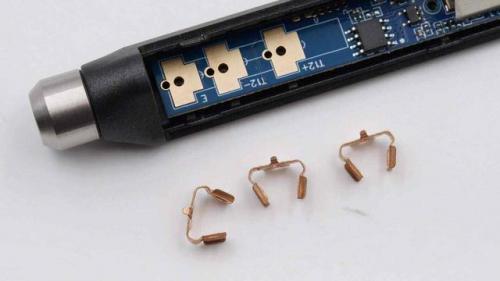

三个夹持弹片特写。

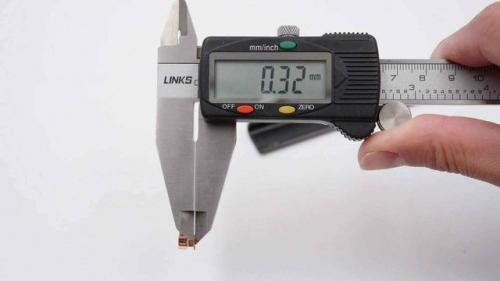

测得弹片厚度约为0.32mm。

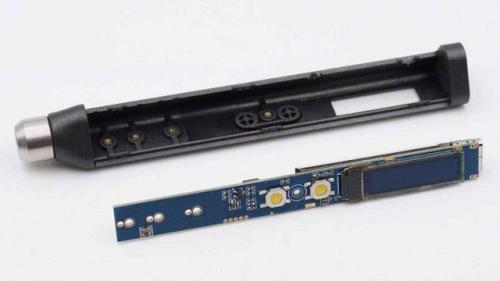

继续拆解，从手柄中取出PCBA模块。
手柄内部采用注塑铜螺母固定，更加耐用。

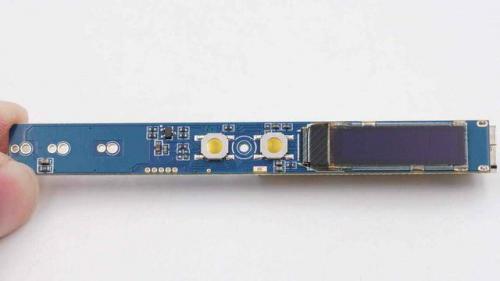

PCBA模块背面一览，焊接两颗贴片按键和OLED屏幕。

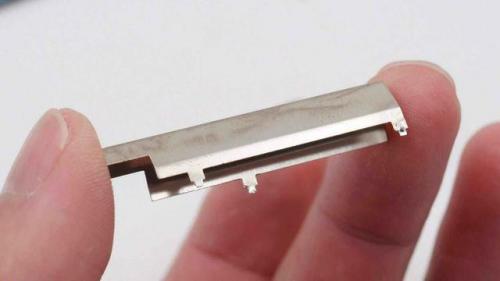

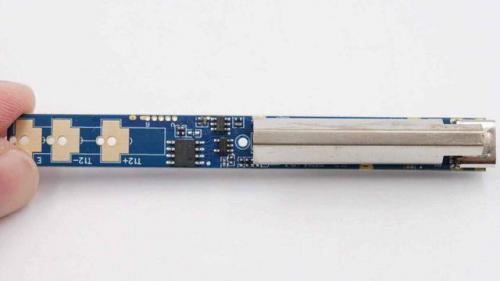

另外一面尾部焊接触摸检测铜片。

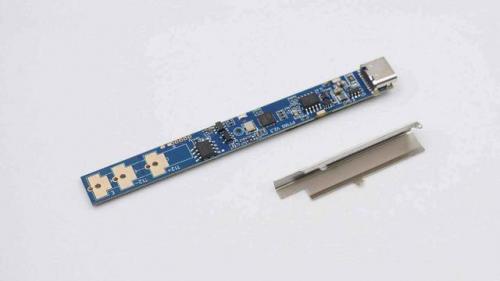

焊接取下触摸检测铜片。
触摸检测铜片通过焊接固定到PCBA模块上。

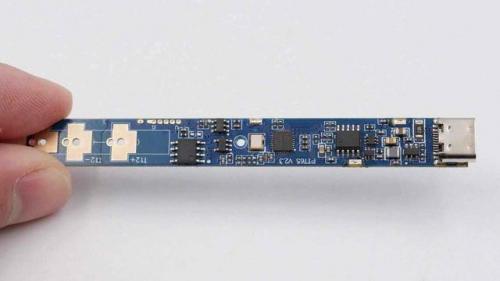

在铜片下面焊接快充取电芯片，降压芯片和主控MCU。

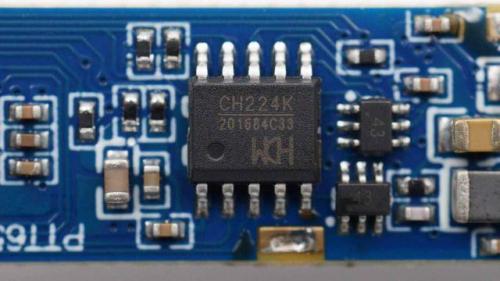

USB PD取电芯片来自沁恒，型号CH224，是一颗支持PD3.0 2.0快充协议的取电芯片，支持自动检测VCONN和模拟E-marker芯片，支持100W功率。芯片集成度高，外围精简，内部集成输出电压检测，支持过热和过压保护。

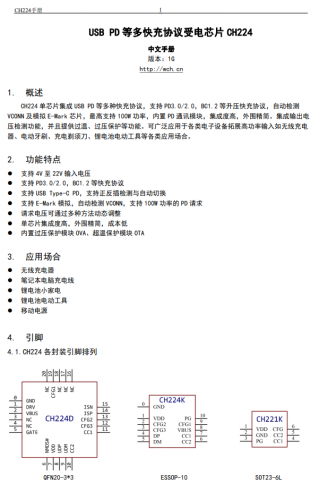

沁恒 CH224K 资料信息。

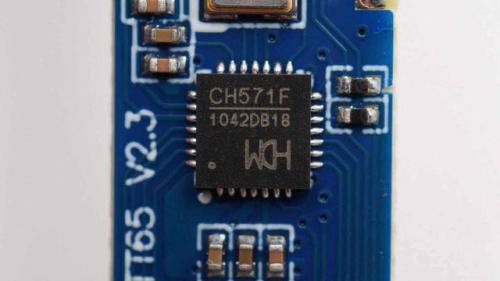

主控芯片也来自沁恒，型号CH571，是一颗集成BLE无线通讯功能的RISC-V MCU，芯片内部集成了BLE通讯模块，设备控制器和收发器，用于烙铁温度检测，加热控制和屏幕显示功能。

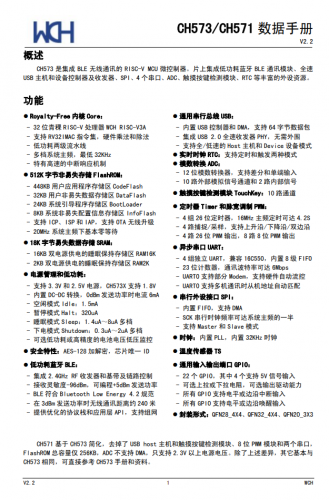

沁恒 CH571 资料信息。

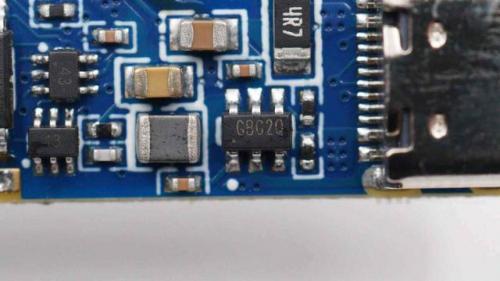

丝印GBG2Q的降压芯片特写。

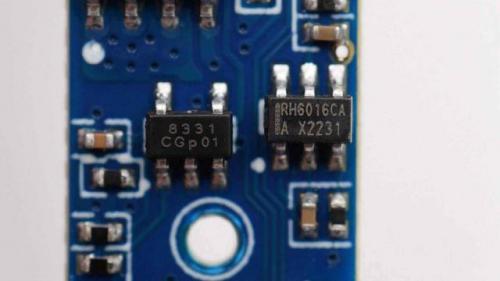

运放芯片和触摸检测芯片特写。

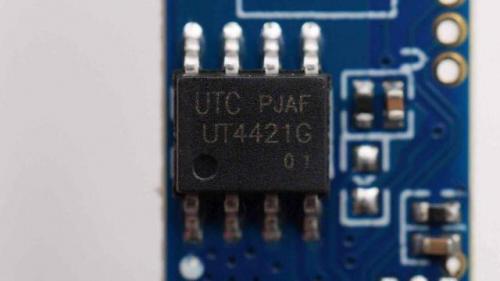

UTC UT4421G PMOS 用于发热芯加热控制。

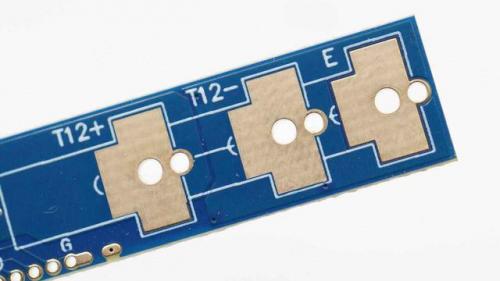

PCB与夹持铜片接触的触点特写，PCB采用沉金工艺，不易氧化，接触更好。

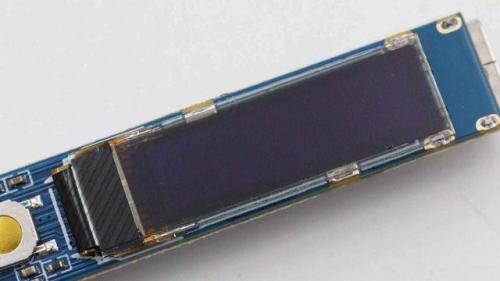

OLED屏幕特写。

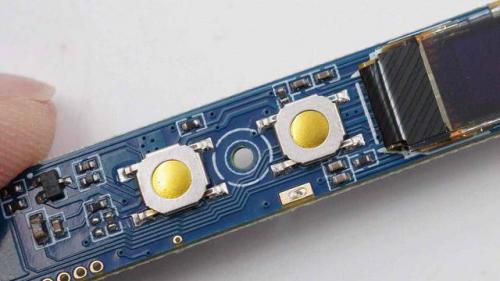

两个微动按键特写。
USB-C母座采用过孔焊接固定。

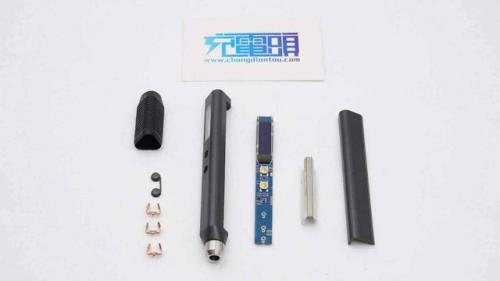

全部拆解一览，来张全家福。
充电头网拆解总结
正点原子T65智能电烙铁与传统电烙铁最大的不同，是采用USB-C口，由直流电进行供电。不再像传统电烙铁需要交流供电，在没有交流电的场合，或者停电时，可以由移动电源为电烙铁供电，十分方便。
充电头网通过拆解了解到，正点原子这款电烙铁采用沁恒取电芯片和MCU进行控制。使用CH224取电芯片用于PD快充取电，使用CH571 MCU用于温度检测，加热控制和温度显示，还支持参数设置。烙铁手柄内置触摸芯片进行自动感应休眠，在不使用时节省电力。
